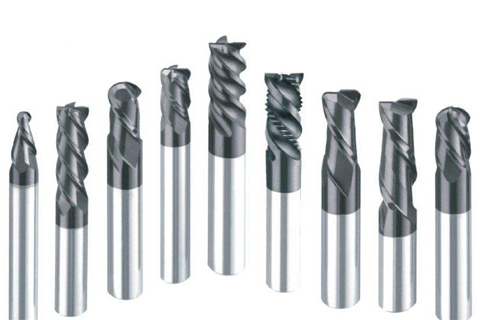

Carbide End Mill
Base on our years' experience in producing tungsten carbide blank, we new established one production line for making finished carbide end mills. To test and improve the quality of our carbide material easier, and offer machining to those customers who need this service.
Standard Common Size Detail
Ball end(standard) | Size | Detail Specification (Diameter*Flute length*Overall length*Flutes*Shank dia.) | ShankΦ | Flutes |
D1*50 | SR0.5x6x50x2Fxd3 | 3 | 2 | |
D2*50 | SR1x6x50x2Fxd3 | 3 | 2 | |
D3*50 | SR1.5x6x50x2Fxd3 | 3 | 2 | |
D4*50 | SR2x8x50x2Fxd4 | 4 | 2 | |
D5*50 | SR2.5x10x50x2Fxd6 | 5 | 2 | |
D6*50 | SR3x12x50x2Fxd6 | 6 | 2 | |
D8*60 | SR4x16x60x2Fxd8 | 8 | 2 | |
D10*75 | SR5x20x75x2Fxd10 | 10 | 2 | |
D12*75 | SR6x24x75x2Fxd12 | 12 | 2 | |
D14*75 | SR7x30x100x2Fxd14 | 14 | 2 | |
D16*100 | SR8x32x100x2Fxd16 | 16 | 2 | |
D18*100 | SR9x36x100x2Fxd18 | 18 | 2 | |
D20*100 | SR10x40x100x2Fxd20 | 20 | 2 | |
Ball end(long cuctting length) | Size | Detail Specification (Diameter*Flute length*Overall length*Flutes*Shank dia.) | ShankΦ | Flutes |
D1*75 | SR0.5x6x75x2Fxd3 | 3 | 2 | |
D2*75 | SR1x6x75x2Fxd3 | 3 | 2 | |
D3*75 | SR1.5x6x75x2Fxd3 | 3 | 2 | |
D4*75 | SR2x8x75x2Fxd4 | 4 | 2 | |
D5*75 | SR2.5x10x75x2Fxd6 | 5 | 2 | |
D6*75 | SR3x12x75x2Fxd6 | 6 | 2 | |
D8*75 | SR4x16x75x2Fxd8 | 8 | 2 | |
D10*100 | SR5x20x100x2Fxd10 | 10 | 2 | |
D12*100 | SR6x24x100x2Fxd12 | 12 | 2 | |
D14*150 | SR7x30x150x2Fxd14 | 14 | 2 | |
D16*150 | SR8x32x150x2Fxd16 | 16 | 2 | |
D18*150 | SR9x36x150x2Fxd18 | 18 | 2 | |
D20*150 | SR10x40x150x2Fxd20 | 20 | 2 | |
Ball end(standard) | Size | Detail Specification (Diameter*Flute length*Overall length*Flutes*Shank dia.) | ShankΦ | Flutes |
D1*50 | D1xR0.2x3x50x2Fxd3 | 3 | 2, 3, 4 | |
D2*50 | D2xR0.2x6x50x2Fxd3 | 3 | 2, 3, 4 | |
D3*50 | D3xR0.2x8x50x2Fxd3 | 3 | 2, 3, 4 | |
D4*50 | D4xR0.5x11x50x2Fxd4 | 4 | 2, 3, 4 | |
D5*50 | D5xR0.5x13x50x2Fxd6 | 5 | 2, 3, 4 | |
D6*50 | D6xR0.5x16x50x2Fxd6 | 6 | 2, 3, 4 | |
D8*60 | D8xR1x20x60x2Fxd8 | 8 | 2, 3, 4 | |
D10*75 | D10xR1x25x75x2Fxd10 | 10 | 2, 3, 4 | |
D12*75 | D12xR1.5x30x75x2Fxd12 | 12 | 2, 3, 4 | |
D14*100 | D14xR1.5x35x100x2Fxd14 | 14 | 2, 3, 4 | |
D16*100 | D16xR2x45x100x2Fxd16 | 16 | 2, 3, 4 | |
D18*100 | D18xR2x45x100x2Fxd18 | 18 | 2, 3, 4 | |
D20*100 | D20xR2x45x100x2Fxd20 | 20 | 2, 3, 4 | |
Ball end(Long cutting length) | Size | Detail Specification (Diameter*Flute length*Overall length*Flutes*Shank dia.) | ShankΦ | Flutes |
D1*75 | D1xR0.2x5x75x2Fxd3 | 3 | 2, 3, 4 | |
D2*75 | D2xR0.2x10x75x2Fxd3 | 3 | 2, 3, 4 | |
D3*75 | D3xR0.2x15x75x2Fxd3 | 3 | 2, 3, 4 | |
D4*75 | D4xR0.5x12x75x2Fxd4 | 4 | 2, 3, 4 | |
D5*75 | D5xR0.5x15x75x2Fxd6 | 5 | 2, 3, 4 | |
D6*75 | D6xR0.5x20x75x2Fxd6 | 6 | 2, 3, 4 | |
D8*75 | D8xR1x25x75x2Fxd8 | 8 | 2, 3, 4 | |
D10*100 | D10xR1x30x100x2Fxd10 | 10 | 2, 3, 4 | |
D12*100 | D12xR1.5x35x100x2Fxd12 | 12 | 2, 3, 4 | |
D14*150 | D14xR1.5x60x150x2Fxd14 | 14 | 2, 3, 4 | |
D16*150 | D16xR2x60x150x2Fxd16 | 16 | 2, 3, 4 | |
D18*150 | D18xR2x75x150x2Fxd18 | 18 | 2, 3, 4 | |
D20*150 | D20xR2x75x150x2Fxd20 | 20 | 2, 3, 4 |
